大崎电磁制动器ESB-RKA立式系列
 |
|产品优势:
当安装在垂直轴上时，衬里由于自身重量而与下部摩擦，造成怠速磨损，但浮动机构使结构不会发生怠速磨损。
在浮动装置和调节器之间的接触点处切割一个螺丝，只需转动调节器即可轻松调节。
如果要在停电时松开制动器，可以通过端板侧的两个螺栓按压电枢来轻松松开制动器。
由于浮动装置的调节器是磁吸并固定在轮毂上的，因此它可以安装在任何方向上，电枢和端板之间没有接触。
|
规格 |
ESB-RKA立式系列 |
| ESB-165RKA |
ESB-190RKA |
ESB-220RKA |
ESB-250RKA |
ESB-365RKA |
额定扭矩 |
Nm |
75 |
150 |
300 |
600 |
1200 |
吸引 |
电压 DC-V |
180 |
270 |
| 电流 DC-A |
2.305 |
2.338 |
2.390 |
2.765 |
11.05 |
保持 |
电压 DC-V |
45 |
| 电流 DC-A |
0.58 |
0.58 |
0.60 |
0.69 |
1.84 |
功耗（20°C时） |
W |
25.9 |
26.3 |
26.9 |
31.1 |
82.9 |
线圈电阻（20°C时） |
Ω |
78.1 |
77.0 |
75.3 |
65.1 |
24.43 |
衔铁吸引时间 |
ms |
70 |
110 |
158 |
238 |
185 |
衔铁释放时间 |
ms |
58 |
48 |
35 |
56 |
80 |
转动惯量 J |
×10-3kgm2 |
2.11 |
3.00 |
7.92 |
13.02 |
14.50 |
許容仕事率（1500r/min 50%ED） |
W |
182.8 |
219.7 |
406.7 |
511.2 |
1490.0 |
許容仕事量（1500r/min 50%ED） |
J/分钟 |
10966 |
13181 |
24402 |
30674 |
89401 |
间隙调整前的許容仕事量 |
×106J |
303.3 |
375.3 |
458.1 |
597.4 |
2996 |
标准间隙 |
mm |
0.4 |
0.5 |
0.7 |
0.7 |
0.7 |
最大间隙 |
mm |
2.0 |
2.0 |
1.8 |
1.8 |
2.0 |
許容总仕事量 |
×106J |
624 |
871.5 |
1195 |
1558 |
8990 |
最大安全转速 |
转/分 |
1800 |
机械寿命 |
100万次 |
质量 |
公斤 |
13 |
18 |
29 |
38 |
92 |
电源 |
HD-120M型 |
HD-133V型 |
环境温度 |
-20°C 至 40°C（但无冷凝） |
| 注解： |
绝缘等级 F
初始转矩为额定转矩的50~60%。
安装轴上的推力作用限制如下：
ESB-165RKA、ESB-190RKA：0.10mm以下；
ESB-220RKA、ESB-250RKA、ESB-365RKA：0.15mm以下
请使用以下扭矩值范围安装螺栓的尺寸。
|
| ESB-RKA立式系列 |
| 规格 |
螺栓尺寸 |
扭矩范围 [Nm] |
规格 |
螺栓尺寸 |
扭矩范围 [Nm] |
| ESB-165RKA |
M6 |
6.5~8.5 |
ESB-250RKA |
M12 |
57.0~72.0 |
| ESB-190RKA |
M8 |
16.5~20.5 |
ESB-365RKA |
M16 |
145.0~182.0 |
| ESB-220RKA |
M10 |
33.0~41.0 |
– |
– |
– |

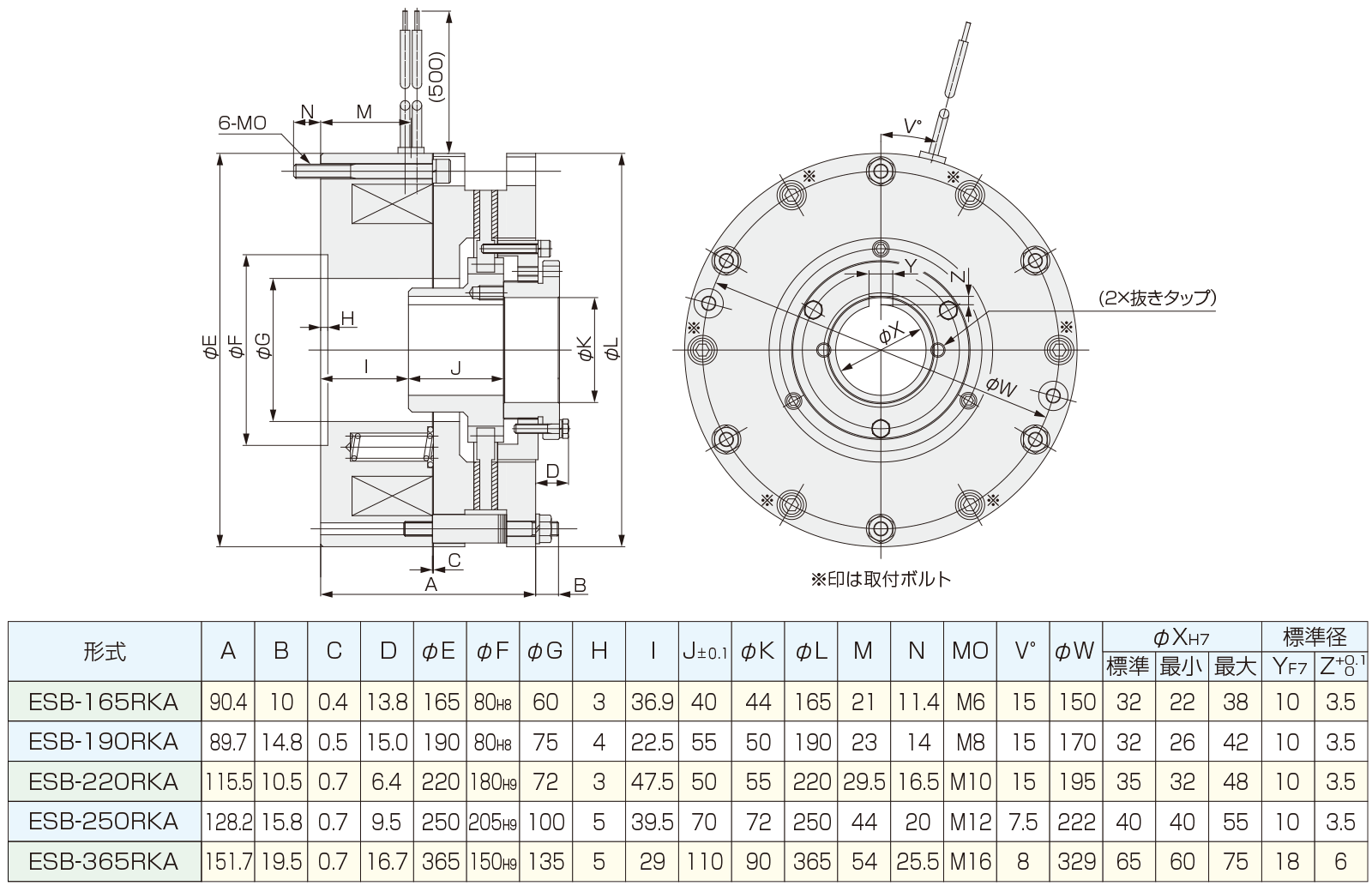

| |外形图及尺寸表 |
| ESB-165RKA / ESB-190RKA / ESB-220RKA / ESB-250RKA / ESB-365RKA |
|
|
