大崎电磁制动器ESB-S大型系列
 |
|产品优势:
ESB大型电磁制动器，可以处理高达 8000 Nm 的扭矩。并且，扭矩可以通过改变插入的制动弹簧的数量来调节。
结构非常坚固，弹簧驱动的设计确保运行可靠。 机械寿命为100万次。
如需在没有供电时松开制动器，可手动轻松操作。
|
规格 |
ESB-S大型系列 |
| ESB-2320S-1 |
ESB-2320S-2 |
ESB-2440S-1 |
ESB-2440S-2 |
额定扭矩 |
Nm |
700 |
1400 |
1800 |
3600 |
吸引 |
电压 DC-V |
270 |
| 电流 DC-A |
11.81 |
12.74 |
保持 |
电压 DC-V |
45 |
| 电流 DC-A |
1.97 |
2.12 |
功耗（20°C时） |
W |
88.7 |
95.5 |
线圈电阻（20°C时） |
Ω |
22.9 |
21.2 |
衔铁吸引时间 |
ms |
110 |
230 |
衔铁释放时间 |
ms |
40 |
60 |
转动惯量 J |
kgm2 |
0.0413 |
0.0825 |
0.1455 |
0.2736 |
許容仕事率（1500r/min 50%ED） |
W |
725.2 |
1534.5 |
許容仕事量（1500r/min 50%ED） |
J/分钟 |
43512 |
92071 |
标准间隙 |
mm |
0.7 |
0.7 |
0.7 |
0.7 |
最大间隙 |
mm |
2.0 |
2.0 |
2.0 |
2.0 |
间隙调整前的許容仕事量 |
×106J |
2250 |
2250 |
3263 |
3263 |
許容总仕事量 |
×106J |
6750 |
9790 |
最大安全转速 |
转/分 |
1800 |
机械寿命 |
100万次 |
质量 |
公斤 |
54 |
65 |
123 |
145 |
电源 |
HD-133V型 |
环境温度 |
-20°C 至 40°C（但无冷凝） |
| 额定扭矩4000Nm和8000Nm的规格和外形图请单独与我们联系。 |
| |
| 注解： |
|
绝缘等级 F
初始转矩为额定转矩的70~80%。
安装姿态在水平轴方向上。 如果是垂直轴安装，请与我们联系。
请使用以下扭矩值管理安装螺栓的管理值。 |
| ESB-S大型系列 |
规格 |
螺栓尺寸 |
扭矩范围[Nm] |
| ESB-2320 |
M16 |
145.0～182.0 |
| ESB-2440 |
M20 |
284.0～354.0 |

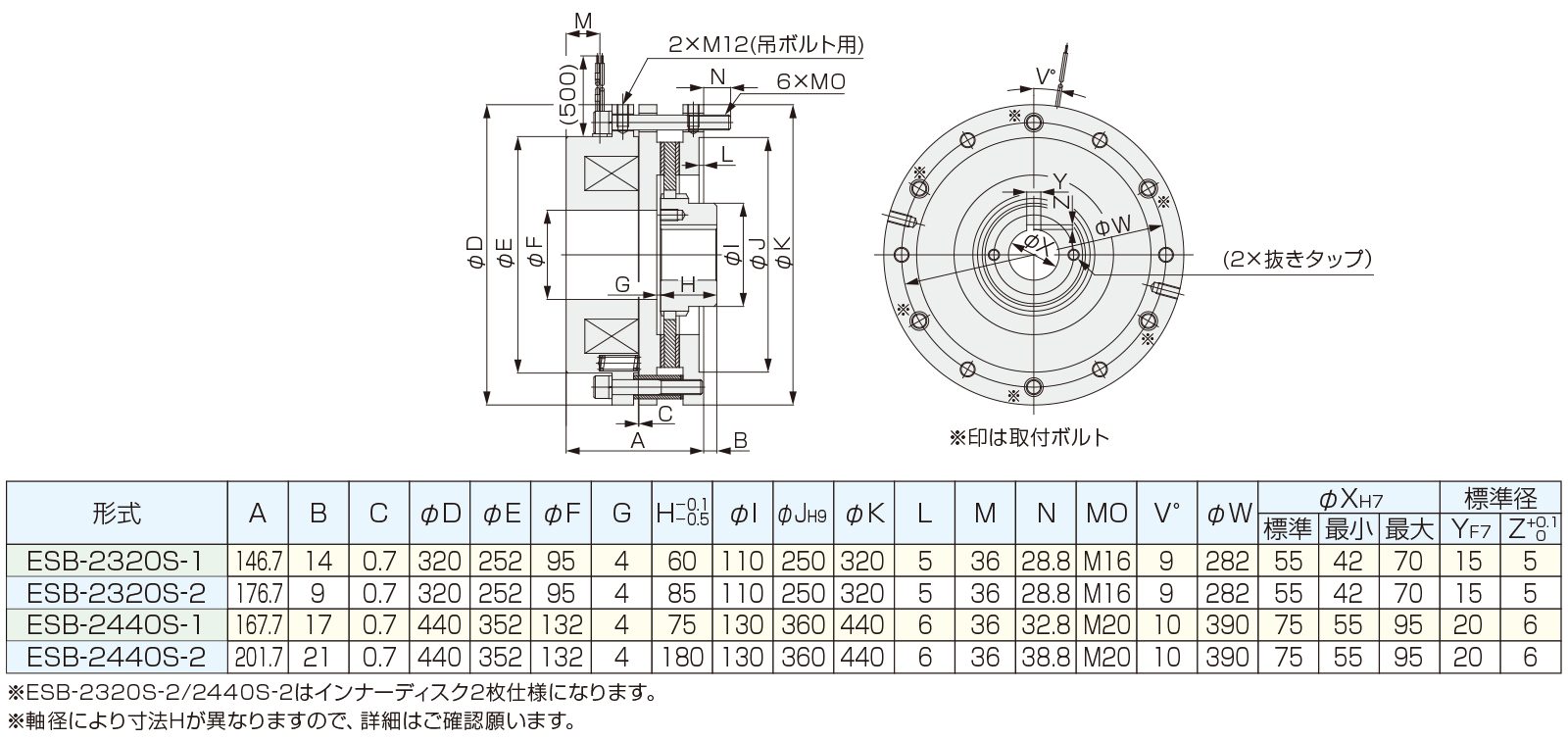

| |外形图及尺寸表 |
| ESB-2320S-1 / ESB-2320S-2 / ESB-2440S-1 / ESB-2440S-2 |
|
|
