大崎电磁制动器扭矩可调ESB-T系列
|
|产品优势:
ESB-T型电磁制动器,可以通过转动扭矩可变螺钉来改变制动弹簧的行程,并在30~100%左右之间调节扭矩。
特点:
该款ESB扭矩可调系列可以通过转动扭矩可变螺钉在很宽的范围内无级设置制动扭矩。 主要特性与ESB标准系列相同,但随扭矩而变化。
|
|扭矩范围 |
可设置的扭矩范围如下。 请联系我们了解详情。 |
型号 |
ESB-80T |
ESB-100T |
ESB-115T |
ESB-135T |
ESB-165T |
ESB-190T |
ESB-220T |
ESB-250T |
最大 |
3Nm |
7.5Nm |
17.5Nm |
35Nm |
75Nm |
150Nm |
300Nm |
600Nm |
最小 |
1Nm |
2.5Nm |
6Nm |
12Nm |
25Nm |
50Nm |
120Nm |
333Nm |
*由于ESB-80T~ESB-165T的结构,可以将扭矩设置在最小设定扭矩以下,但非常危险,因此请至少使用最小设定扭矩。 |
* 请使用以下扭矩值范围安装螺栓的尺寸。 |
ESB标准 |
型号 |
螺栓尺寸 |
扭矩范围 [Nm] |
型号 |
螺栓尺寸 |
扭矩范围 [Nm] |
ESB-80,ESB-100 |
M4 |
2.0~2.5 |
ESB-190 |
M8 |
16.5~20.5 |
ESB-115 |
M5 |
4.0~5.0 |
ESB-220 |
M10 |
33.0~41.0 |
ESB-135,ESB-165 |
M6 |
6.5~8.5 |
ESB-250 |
M12 |
57.0~72.0 |

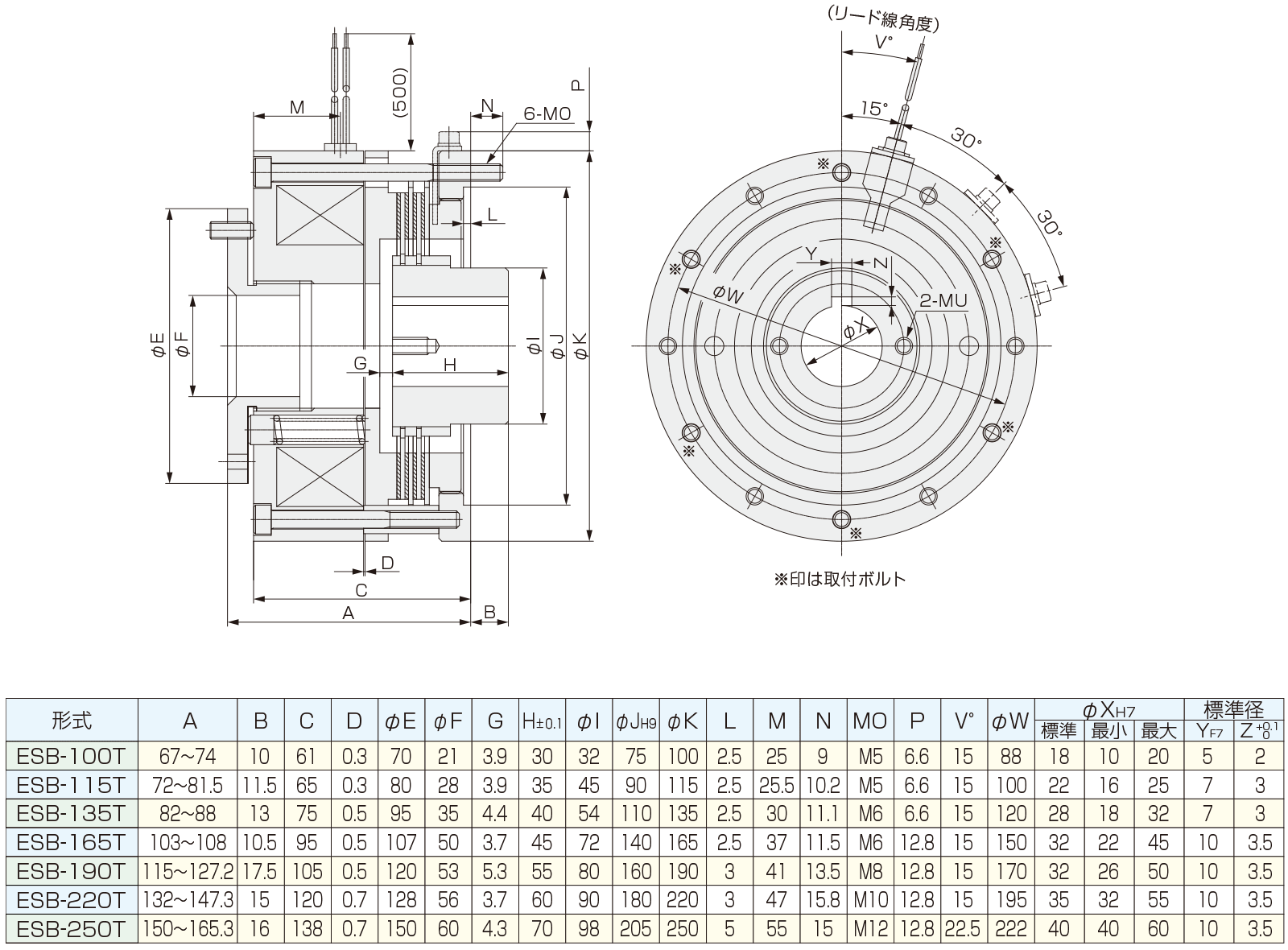

ESB-100T / ESB-115T / ESB-135T / ESB-165T / ESB-190T / ESB-220T / ESB-250T |
|
|
