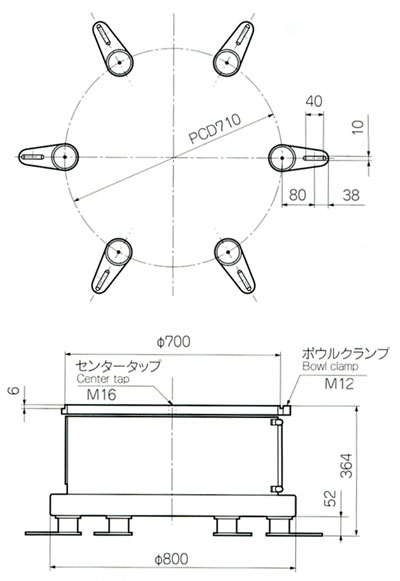

JA-C700系列振动机外形尺寸图

JA-C700
ばね角度 （θ°）		15
入力压 AC(V)		200
許容电流 （A）		4.5
入力周波数 （Hz）		50または60
塗装色		外罩：日塗工 S3-309 ベース：日塗工 S2-1034
振动机質量 （ｋｇ）		330
許容最大ボウル	容许最大圆盘直径 （φ）	1,2000
	容许最大圆盘质量（kg）	70
許容ワーク質量 （ｋｇ）		20.0
适用控制器	标准	MFC-N6H
	自動共振制御	MFC-S5A ＊
驱动波形		半波
エアギャップ		MAX,1.6
板ばね材質		カーボン
振动数(回／分）	50Hz	3000
	60Hz	3600
マグネット （個）		2（直列）
板ばね設置部 （ヶ所）		4（ツイン）
防振ゴム （個）／型式		6 / SN-70
ボウルクランプ （個）		8
リード線長さ（センターより）		1500
