振动机式样参数 (PEF-90A，PEF-120A，PEF-150A，PEF-190A，PEF-230A，PEF-300A，PEF-390B，PEF-460B)

形式		PEF-90A	PEF-120A	PEF-150A	PEF-190A	PEF-230A	PEF-300A	PEF-390B	PEF-460B
输入电压 AC(V)		0～250
消费电流(mA) （标准电流）		8	15	37	65	90	165
振动频率(Hz+/10Hz) （标准频率）		255	240	233	210	165	152	120	100
板簧角度（标准） (θ°）		15
压电素子形式		SR-1639B	SR-2443B	SR-3860B	SR-5086A1		SR-65100A1	SR-68105C	SR-80116A
压电素子使用枚数 (枚pcs.)		2				3
涂装色	本体外罩	日涂工S3-309
	本体底座	日涂工 S2-1034
振动机质量 (Kg)		1.7	3.3	5.3	12.3	17.8	32.6	54	105
承载圆盘规格	圆盘直径(φ)	120	150	250	310	370	500	620	760
	圆盘质量(kg)	0.3	0.6	2	3	5	8	14	25
工件承载质量 (kg)		0.2	0.4	0.8	1.5	2.5	3	5
使用温度 （℃）		0～40
使用湿度(%/RH)		10～90
适用控制器	标准	P212系列			P313系列
	振动反馈	P212-F系列			P313-F系列

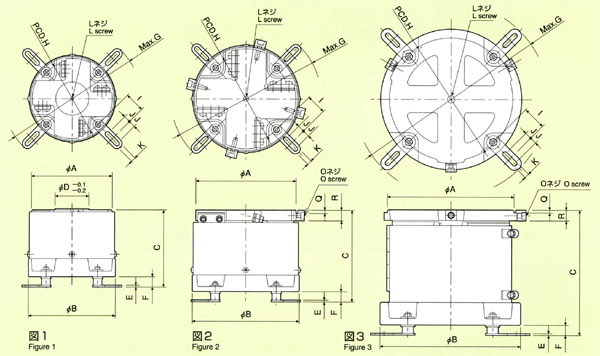

振动机外形图(PEF-90A，PEF-120A，PEF-150A，PEF-190A，PEF-230A，PEF-300A，PEF-390B，PEF-460B)



振动机外形尺寸表mm (PEF-90A，PEF-120A，PEF-150A，PEF-190A，PEF-230A，PEF-300A，PEF-390B，PEF-460B)

记号 形式	A	B	C	D	E	F	G	H	I	J	K	L	O	Q	R	图形号
PEF-90A	90	100	100	50	2.3	15	175	80	30	10	7	M6	-	-	-	1
PEF-120A	120	130	115				205	110
PEF-150A	150	160	137	-			225	130				M8	4-M5	4.5	16	2
PEF-190A	190	210	187				290	180	35			M12	3-M5			3
PEF-230A	230	260	205				330	220					3-M8		19
PEF-300A	300	320	225		3.2	19	414	270	45	15
PEF-390B	390	440	252			26	534	380	50			M16	3-M10	6	24
PEF-460B	460	530	304		4.5	25	645	465	60		10		4-M10		25
