单点固定型电磁离合/shinko_sinfonia_神钢电机制动器

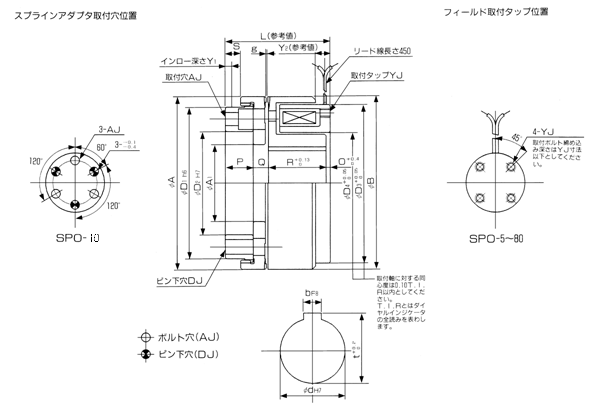

＜SPO-10＞



形 　式

SPO-10
定格トルク　  　Nm 100

定格電圧　　　 DC-V

 24
消費電力　　　W(at75??C) 34

質量　           　 kg

 1.8

単位 : mm

径
方
向		 A 85.9
A1 40
B 85.9
D1 73
D2 50
D3 79.32
D4 48.39
軸
方
向		 L 55.9
O 2.5
P 12.7
Q 7.95
R 32.75
S 6.6
Y1 3
Y2 6.6
g
0.3 +0.2
0
取
付		 P.C.D 62.48
AJ
Φ5.5穴??Φ9
座グリ深さ6.5
DJ 6
YJ P.C.D 71.42
タップ M4×5
軸
穴		 d 28
b 7
t 31
電源箱
DMP-63/24A
