轴承安装型shinko_sinfonia_神钢电机离合器＜TZ-10＞



形　式

TZ-10
定格トルク 　 Nm
100

定格電圧　　 DC-V
24
消費電力　　 W(at75℃)
24

質量　            kg
2.1

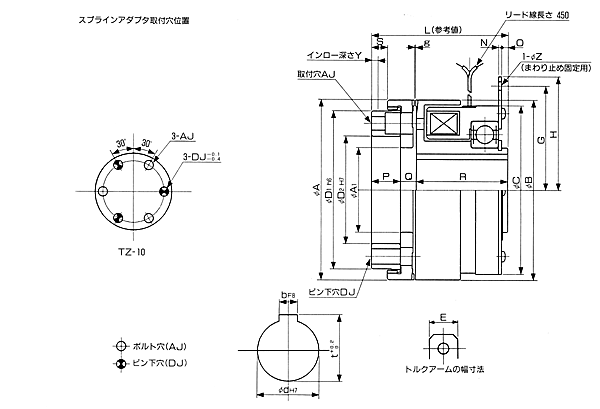

単位 : mm

径
方
向		 A 85.9
A1 40
B 85.9
C 85.9
D1 73
D2 50
E 16
H 64
G 58
軸
方
向		 L 74
N 1.8
O 3.15
P 12.7
Q 7.8
R 53.5
S 6.6
Y 3
Z 5.5
g
0.3 +0.1
0
取
付		 P.C.D 62.48
AJ
Φ5.5穴??Φ9
座グリ深さ
6.5
DJ 6
軸
穴		 d 30
b 7
t 33
電源箱
DMP-63/24A

　
